玻璃温室设计图纸的综合信息，结合结构规范、设计案例及图纸要素进行说明：
一、温室结构设计规范

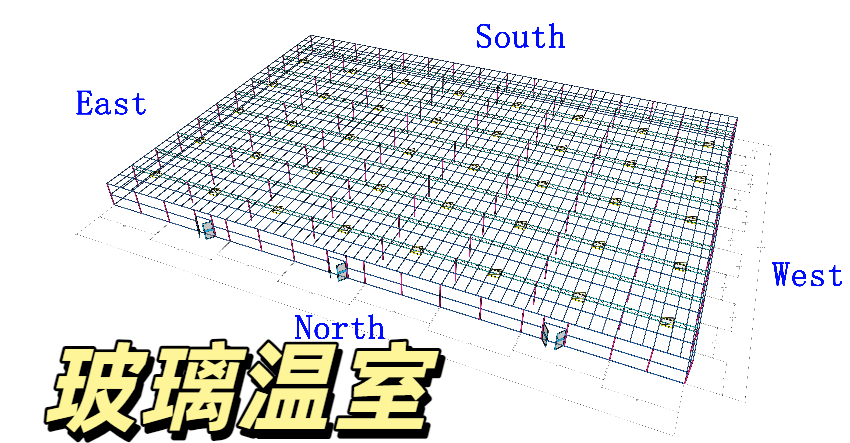

主体框架
立柱采用150×150×3.0mm镀锌方钢管，跨度4-16米，开间4-8米
1。桁架由弦杆、腹杆、中撑组成，需满焊并热镀锌处理
2。天沟采用镀锌钢板，常规尺寸4米，承担纵向连接与排水功能。
覆盖材料
顶部及四周使用5mm单层钢化玻璃，透光率≥87%。部分案例采用双层中空玻璃以增强保温性能。
二、图纸关键要素
基础与立面设计
基础需预埋件精准定位，避免立柱安装偏差。
立面图需标注风机、湿帘位置及外翻窗结构，确保通风效率。
配套系统图纸
外遮阳系统（75%遮阳率）与内遮阳系统（65%遮阳率）需单独标注。
顶开窗、风机水帘降温系统需在平面图中明确布局。
三、设计参考标准
主要规范包括《连栋温室建设标准》（NTJ/T 06-2005）、《温室结构设计载荷》（GB/T 18622-2002）等。
雪载0.25KN/㎡、风载0.45KN/㎡为常见性能指标。
四、案例与造价
江苏连云港案例：单栋1536㎡，文洛式结构，造价约350元/㎡（不含税）。
沈阳单坡温室：总长88.14m，采用26.1°前坡倾角优化采光。
如需具体图纸示例，可进一步提供CAD文件或施工图细节
